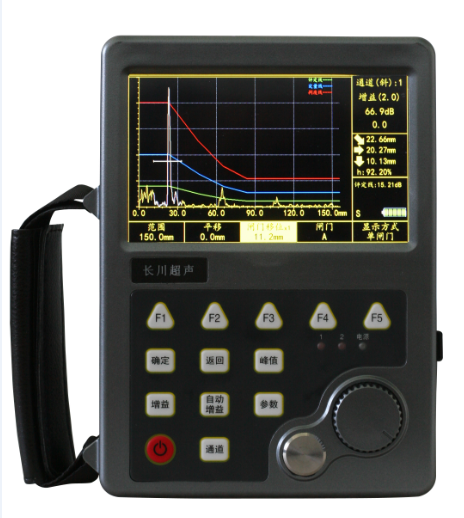

| UHC6800数字式超声波探伤测厚一体机 |
|
UHC6800是一款集探伤和测厚为一体的超声波探伤测厚仪，本仪器能够快速便捷、无损伤、地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，同时能够准确的测量工件的厚度，为实验室的监测起到重要的作用，本仪器应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。
功能特点：
1. 有wifi功能，利用手机访问仪器，将探伤数据导入手机。
2. 探伤仪测厚仪功能一体化，有穿透涂层测厚功能，仪器自带测厚仪校准试块。仪器带宽可达20MH，有独立的测厚仪操作软件界面，测厚精度为0.01mm。
3. 有HDMI接口，可连接显示器、投影仪。
4. 方波激励技术，对检测高衰减材料或厚工件具有较好的穿透力和信噪比；可调节的激励脉冲宽度、激励电压、阻尼电阻，使在检测薄工件和复合材料都具有较高的分辨率。
5. 有多种功能检测模块：连续存储功能模块，实现扫查过程波形全程记录，特别应用于探伤数据的保存、分析和教学模板；时间B扫描功能模块，实现快速腐蚀测厚评估；AWS D1.1专业功能模块，应用钢结构焊缝检测评估。
6. 有多种检测操作功能：波峰记忆功能，实时动态记录当前波形高波峰值点信息，仪器校准探伤轻松搞定；波峰搜索功能，实现闸门自动搜索波峰，检测操作更方便；自动增益功能，实现闸门内波幅自动到达80%；波形对比功能，方便用户观察对比正常检测回波与异常检测回波的细微变化；波形扩展功能，实时查看回波细节；具有回波包络功能，实现缺陷类别高级分析。
7. 有自动校准材料声速、探头延时、探头K值；方便的DAC、AVG曲线制作及应用；DAC曲线制作嵌入标准ASME、ASME III、JIS、EN1712、GB/T11345、NB/T47013.3等国内外标准，并可自定义设置多达7条DAC曲线参数，方便用户快速选择DAC曲线参数；DAC曲线灵敏度查询表功能，方便学员查看制作DAC曲线的灵敏度当量、填写报告；软件操作流程化设计，参数自动调节，即使是初学者也能较快掌握基本的探伤操作方法。
8. 有仪器性能自动测试，方便用户快速测量仪器水平线性和垂直线性等仪器重要指标性能。
9. 兼容欧标EN12668-1:2010设计；可长时间连续记录和存贮，满足新容规TSG R0004-2009的要求。
10. 人体工程学优化设计的结构及外观，拥有多角度调节的提手，重量约0.75kg的仪器，内含电池和充电器，操作和携带便利。
主要特点：
Wifi与手机通信 探伤测厚一体机
HDMI、TF卡接口 数字滤波全频段覆盖、灵敏度高
方波大功率发射、穿透能力强 节电设计、连续工作10小时
B扫成像显示，缺陷显示直观 内置10套检测标准
连续动态存储、电脑回放 ，有穿透涂层测厚功能
技术参数：
数字硬件采样频率：100bit/200MHz
阻抗匹配：100、200R、500R三档可选
工作频率：(0.5～20/0.5～4/2～8)MHz
检测范围：0～14000mm(钢纵波)
重复频率：25～1000Hz
检波方式：正半波、负半波、全波、射频
发射电压：25V～400V，步进值为25V；
增益范围：110dB(0.1、1、2、6dB步进)
垂直线性误差：≤2.5%
水平线性误差：≤0.1%
灵敏度余量：＞62dB(200Φ2平底孔)
分辨率：＞42dB(使用5P14探头)
动态范围：≥33dB
仪器尺寸：1800×130×40mm
工作方式：单晶探伤、双晶探伤
仪器重量：0.75Kg
|
| |
|
