| HC160 |

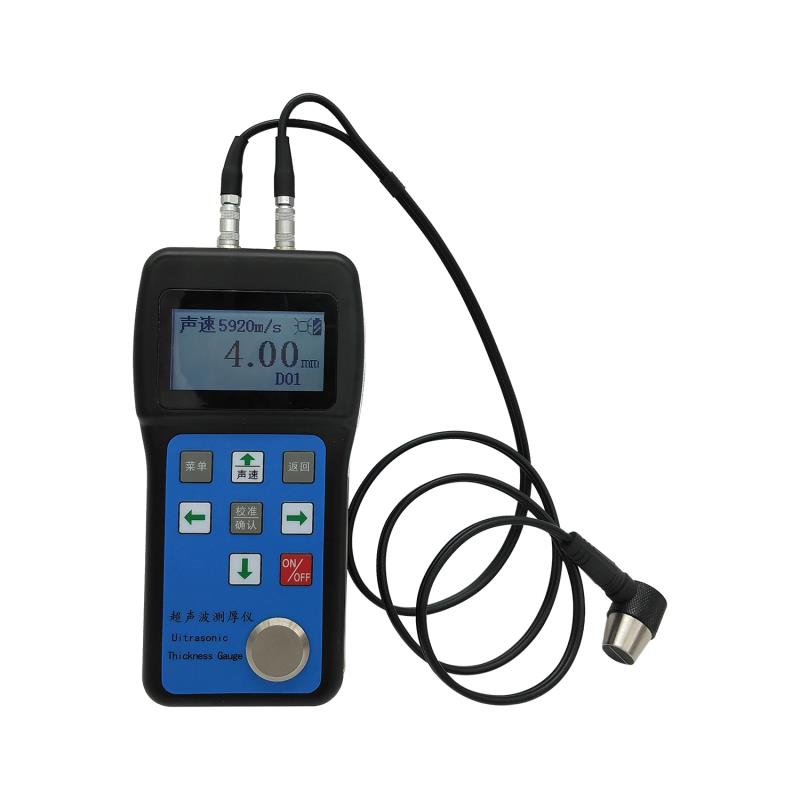

HC160超声波测厚仪
一、 概述：
HC160是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
二、技术参数：
◆显示方法：高对比度的段码液晶显示，高亮度EL背光；
◆测量范围：0.45～600mm（钢中），公制与英制可选择；
◆声速范围：1000~9999 m/s
◆分 辨 率： 0.01mm
◆ 示值精度： ±（0.5%H+0.04）mm H为被测物实际厚度
◆测量周期：单点测量时4次/秒、扫描模式10次/秒；
◆存储容量：可存储20组（每组最多99个测量值）厚度测量数据，可与微型打印机或PC连接，实现海量存储。
◆工作电压：3V（2节AA尺寸碱性电池串联）
◆持续工作时间：约100小时（不开背光时）
◆通讯接口标准：RS232，可与微型打印机或PC连接
◆外形尺寸：150×74×32 mm
◆整机重量：245g
三、主要功能：
◆适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
◆可配备多种不同频率、不同晶片尺寸的双晶探头使用；
◆具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
◆已知厚度可以反测声速，以提高测量精度；
◆具有耦合状态提示功能；
◆有EL背光显示，方便在光线昏暗环境中使用；
◆有剩余电量指示功能，可实时显示电池剩余电量；
◆具有自动休眠、自动关机等节电功能；
◆小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。
四、工作原理：
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
式中：H－测量厚度；
v－材料声速；
t－超声波在试件中往返一次的传播时间。
五、仪器配置：
表1 仪器配置
|
|
序号 |
名称 |
数量 |
备注 |
|
标准配置 |
1 |
主机 |
1台 |
|
|
2 |
标准探头（5MHz） |
1只 |
|
|
3 |
耦合剂 |
1瓶 |
|
|
4 |
ABS仪器箱 |
1只 |
|
|
5 |
随机资料 |
1份 |
|
|
6 |
电池仓工具 |
1把 |
|
|
7 |
AA(5号)尺寸碱性电池 |
2只 |
|
|
可选配置 |
8 |
粗晶探头（2MHz） |
|
|
|
9 |
微径探头（7.5MHz） |
|
|
|
10 |
高温探头（5MHz） |
|
|
|
11 |
微型打印机 |
1台 |
|
|
12 |
打印线缆 |
1条 |
|
|
13 |
数据管理软件 |
1套 |
计算机上应用 |
|
14 |
通讯线缆 |
1条 |
|
表2 探头选择
|
名称 |
型号 |
频 率
(MHZ) |
探 头
直 径 |
测量范围 |
最小管径 |
特性描述 |
|
粗晶探头 |
N02 |
2 |
22mm |
3.0mm～300.0mm（钢）
40mm以下(灰铸铁HT200) |
20 |
用于铸铁等粗晶材质的测量 |
|
标准探头 |
N05 |
5 |
10mm |
0.45mm-600mm～230.0mm（钢） |
Φ20mm×3.0mm |
通用 |
|
标准探头 |
N05/90° |
5 |
10mm |
0.45mm-600mm～230.0mm（钢）） |
Φ20mm×3.0mm |
通用 |
|
微径探头 |
N07 |
7 |
6mm |
0.75mm～80.0mm（钢） |
Φ15mm×2.0mm |
用于薄壁及小弧面的测量 |
|
高温探头 |
HT5 |
5 |
14mm |
3～200mm （钢） |
30 |
用于温度小于550℃的材料的测量 |
六、工作条件：
环境温度：操作温度－20～＋50℃；
存储温度：-30℃～＋70℃相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
七、主显示界面：
仪器开机后会自动进入主显示界面，如下图所示：
耦合状态：探头与被测工件的耦合状态
单位制式：MM、M/S（公制时），或者IN、IN/μS(英制时)
电池电量：电池剩余电量显示
信息显示：显示厚度测量值，以及简单的操作提示信息。
|
| |
|
