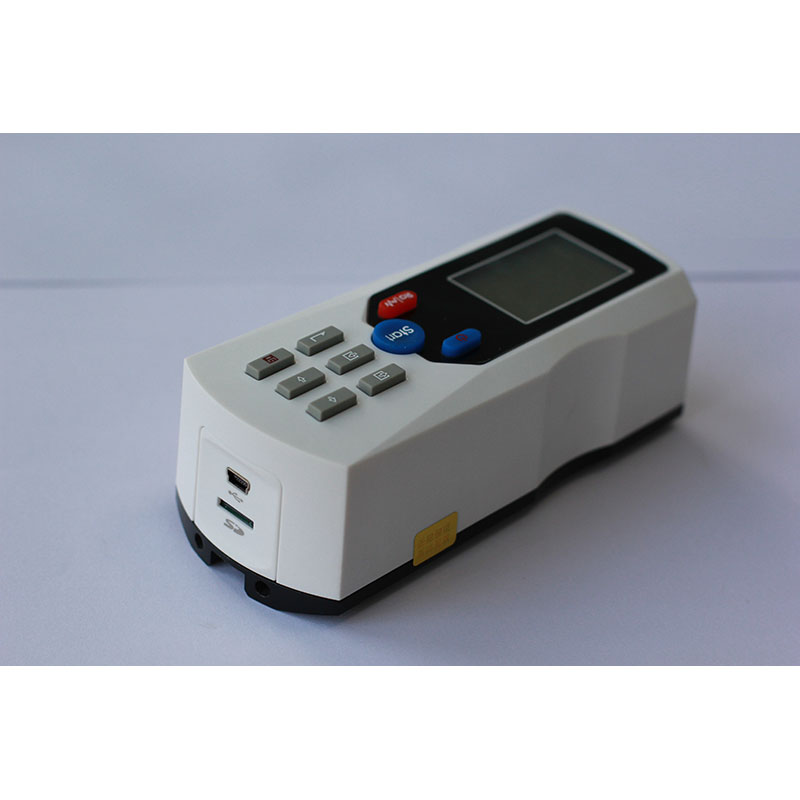

仪器特点：
●采用ARM进行控制和数据处理，速度快，功耗低；
●软件移植了实时操作系统，支持多任务并行处理；
●大量程，多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z等13个参数；
●采用128×64 OLED点阵显示器，数字/图形显示,高亮无视角；
●显示信息丰富、直观、可显示全部参数及图形；
●兼容ISO、DIN、ANSI、JIS多个国家标准；
●内置充电锂电池，可显示充电过程指示，操作者可随时了解充电程度；
●有剩余电量指示图标，提示用户及时充电；
●大容量数据存储，机内FLASH可存储200组原始数据及波形；
●可扩展Micro SD卡存储，可达16G；
●兼容多种传感器：标准传感器、小孔传感器、沟槽传感器、深槽传感器；
●优化了传感器结构，测值更加稳定；
●内置无线模块，支持无线打印和无线数据传输；
●使用USB接口，可连接电脑和打印机，可实现嵌入式软件在线升级，可选的蓝牙打
印功能；
●可实现手机APP无线同步操作仪器。
技术参数：
整机
|
项目 |
描述 |
|
参数 |
Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr |
|
测量范围 |
Ra:0.025-12.5μm |
|
显示，范围 |
Ra、Rq：0.005-16μm；Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm；RS、RSm：1mm；Rmr：0-100百分之（%Rt）；Rsk：0-100百分之 |
|
量程范围 |
±20μm、±40μm、±80μm |
|
显示分辨率 |
0.001μm |
|
滤波器 |
RC、PC-RC、GAUSS、D-P |
|
取样长度l |
0.25mm,0.8mm,2.5mm |
|
评定长度L |
(1-5)l（可选） l为取样长度 |
|
上限驱动行程 |
17.5mm/0.7inch |
|
下限驱动行程长度 |
1.3mm/0.052inch |
|
示值误差 |
≤±10% |
|
示值变动性 |
≤6% |
|
显示方式 |
128×64 OLED点阵液晶（自发光） |
|
电源 |
内置可充电锂电池 |
|
外形尺寸 |
140mm×52mm×48mm |
|
重量 |
440g |
传感器
|
传感器性能指标 |
|
检测原理 |
电感式 |
|
测量范围 |
160μm |
|
针尖半径 |
5μm |
|
针尖材料 |
金刚石 |
|
触针测力 |
4mN(0.4gf) |
|
触针角度 |
90° |
|
导头纵向半径 |
45mm |
标准配置
|
产品名称 |
数量 |
产品名称 |
数量 |
|
主机 |
1 |
RS100标准传感器 |
1 |
|
多刻线样板 |
1 |
电源适配器 |
1 |
|
传感器护套 |
1 |
支架 |
1 |
|
测试垫板 |
1 |
U盘（含软件） |
1 |
|
说明书 |
1 |
装箱单 |
1 |
|
合格证 |
1 |
保修卡 |
1 |
可选配件
|
名称 |
型号 |
名称 |
型号 |
|
标准传感器 |
RS100 |
曲面传感器 |
RS110 |
|
小孔传感器 |
RS120 |
沟槽传感器 |
RS130 |
|
深槽传感器 |
RS131 |
PC同步操作软件 |
Presurf-10 |
|
测量平台 |
PRTA620 |
无线打印机 |
PRT100、PRT200、PRT300 |
粗糙度仪测量平台
●丝杆升降，平台上设置V型槽，用来测量形状较小的工件，可提高测量精度
●花岗岩平台尺寸：350×198×80mm
●垂直升降高度：300±1mm
●升降回程误差：≤手轮旋转1/6圈
●重量：13Kg
传感器：
使用RS100标准传感器，可测量平面、圆柱表面的粗糙度，可测量内孔下限直径5mm，深度上限22mm.
使用RS110曲面传感器，可测量曲率半径大于3mm的凹凸工件表面的粗糙度，也可测量适合的平面、柱面， RS110曲面传感器需配合PRTA620测量平台使用。
使用RS120小孔传感器，可测量孔径大于2mm的孔内表面粗糙度，上限深度为9mm，也可测量平面、柱面。RS120小孔传感器需配合PRTA620测量平台使用。
使用RS130沟槽传感器，可测量槽宽大于2mm，槽深小于3mm的沟槽，或者高度小于3mm的台阶的表面粗糙度，也可测量平面、柱面。RS130沟槽传感器需配合PRTA620测量平台使用。
使用RS131深槽传感器，可测量槽宽大于3mm，槽深小于10mm的沟槽，或者高度小于10mm的台阶的表面粗糙度，也可测量平面、柱面。RS131深槽传感器需配合PRTA620测量平台使用。
