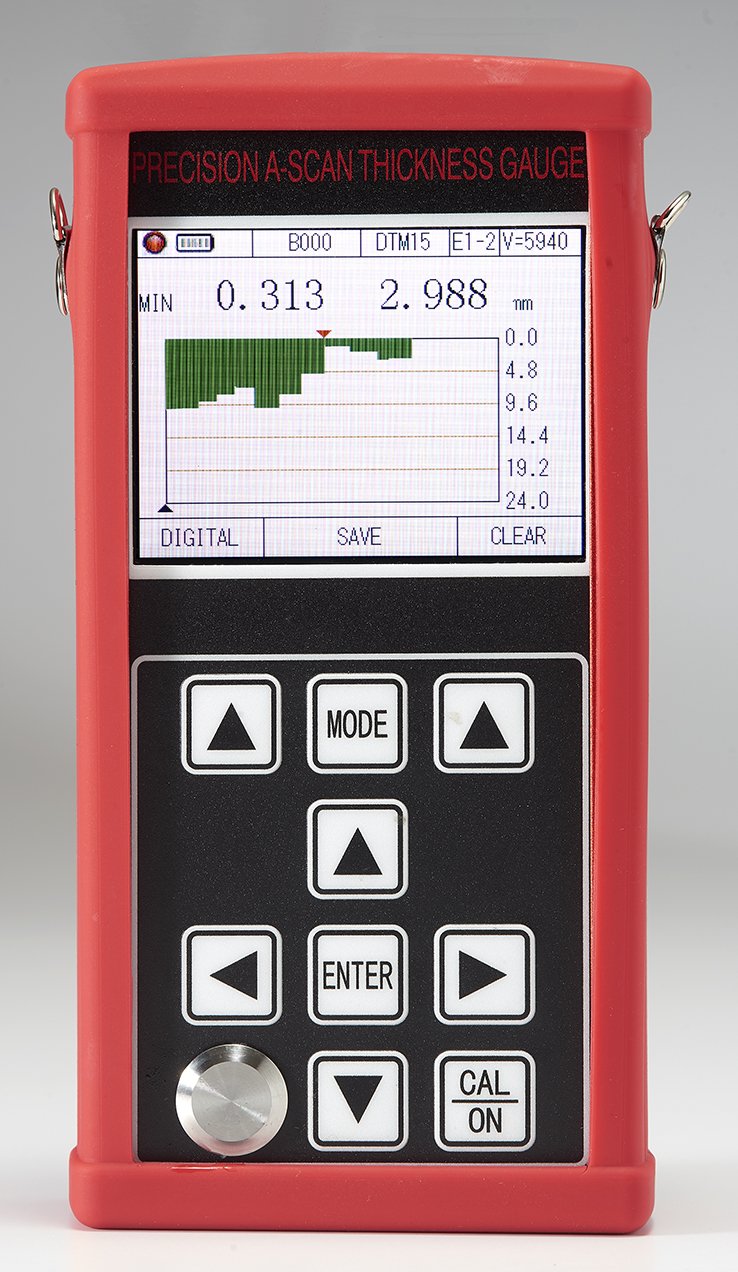

| HC500A超声波涂层测厚仪 |
可测量各种金属，非金属（玻璃，塑料，复合材料，混凝土，木材等）基材上涂层厚度
概述
手持非金属涂层测厚仪，带数值显示，A/B扫描功能。采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的超薄薄膜材料或者涂层厚度的测量。测量分辨率达0.001mm，测量范围薄至0.02mm，可以同时测量涂层和基材的厚度。
本产品可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。
主要功能
● 测量范围宽，最小测量厚度，涂层20um，最大测量厚度1800mm；
● 高精度测厚，最高测量分辨率可达0.001mm；重复分辨率可达±0.002mm；
● A-扫描模式，B-扫描模式，数值显示模式；
● 具有穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料；
● 根据材料声速不同可以检测部分复合材料上的涂层和和漆层，可以同时测量10个以上的多层材料各层厚度，同一回波下切换显示各层厚度值；
● 多种测量：THIN，MB-E，E-E，Auto模式满足对常规厚工件测量;THIN E-E模式对薄涂层测量；
● 数值模式包括常规厚度值模式、差值/缩减率模式和最值模式；
● 增益模式：自动增益/手动增益；
● 可设置手动关机与自动关机，带节能功能；
● 可使用多种不同规格探头，双晶探头和单晶探头，最高支持20Mhz高频探头；
● 支持大容量存储，可同时存储10万个厚度值，500组A扫描波形和500组B扫描波形；
● 具有多种校准方式，支持一点校准、多点校准和手动校准模式，可以同时校准声速和探头零位；支持V声程校准。
● 公英制转换；毫米和英寸可切换单位；
● 中文和英文显示；
适用材料
测量金属和非金属（玻璃，复合材料，塑料，混凝土，木材等）基材上涂层厚度
适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、树脂、玻璃纤维及其他超声波的良导体的厚度。
基本原理
采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的超薄薄膜材料或者涂层厚度的测量。
规格参数
|
项目 |
HC500A |
|
探头类型 |
单晶/双晶 |
|
测量范围 |
20um – 1800mm |
|
测量频率 |
4Hz、8Hz、16Hz |
|
分辨率 |
0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch） |
|
脉冲发生器 |
负方波发射，脉冲宽度和电压自动与探头进行匹配 |
|
声速范围 |
400-19999m/s |
|
校准试块 |
4mm（钢） |
|
自动关机 |
可选择5分钟，10分钟，20分钟，手动关机 |
|
探头校准 |
一点校准、二点校准，手动校准 |
|
增益 |
自动增益、手动增益 |
|
增益范围 |
0~80dB |
|
检波方式 |
射频RF、正半波POS、负半波NEG、全波FULL |
|
测量模式 |
（1）THIN-EE:薄膜涂层模式（2）MB-E：发射脉冲始波至一次回波；（3）E-E：穿透涂层测量，可选任意Em– En回波；（4）THIN：薄壁测量模式 |
|
数值模式 |
厚度值模式、差值/缩减率模式、最大/最小值模式 |
|
A-扫描模式 |
支持 |
|
B-扫描模式 |
支持 |
|
耦合指示 |
支持 |
|
电量指示 |
支持 |
|
语言 |
中文/英文(English) |
|
单位 |
毫米/英寸 (mm/inch) |
|
菜单操作 |
支持 |
|
软件功能 |
动态闸门设置、消隐设置(Blank)、回波消隐设置(E-Blank)、回波冻结、回波平移和缩放 |
|
存储功能 |
同时支持10万个厚度（100组，每组1000个），500组A扫描波形和500组B扫描波形 |
|
主机程序升级 |
支持主机程序升级 |
|
显示屏 |
3.5寸真彩色屏 |
|
数据传输 |
支持USB通信，将数据传输至计算机 |
|
工作温度 |
-10℃～＋50℃，有特殊要求可达-20℃ |
|
工作电压 |
三节5号 锂离子电池，当电量不足时，有低电压提示 |
|
外形尺寸 |
184 x 85 x 32 (mm) |
|
整机重量 |
250 g（不含电池） |
|
标准配置 |
主机1台、涂层专用探头一个
5号锂电池3节，充电器一个，随机文件1套，防震防水仪器箱1个 |
|
| |
|
